MEF

Este programa se utiliza el modelado de tareas geotécnicas por medio de Elementos Finitos como: asentamiento del terreno, tablestacas / muros pantalla, estabilidad de taludes, análisis de túneles, excavación, análisis de flujo de agua estable e inestable, etc.

CARACTERÍSTICAS PRINCIPALES:

Modelos de materiales
Utilizando un modelo de material adecuado podemos obtener de una forma precisa y fiable la respuesta del comportamiento de un determinado suelo o masa rocosa. Esta versión ofrece los siguientes modelos:
• Modelo elástico lineal
• Modelo elástico lineal modificado
• Modelo de Mohr-Coulomb
• Modelo de Drucker-Prager
• Modelo de Cam Clay
• Modelo de material – Arcilla hipoplástica

Corrección interna del modelo geométrico, generación automática de mallado
El programa incluye una corrección interna de la entrada del modelo geométrico. Todas las interfaces de materiales, nuevas estructuras o fases de construcción (excavación de túnel, excavación de una losa de cimentación) pueden especificarse independientemente unos de otros. Antes de ejecutar el generador de mallado el programa localiza automáticamente las intersecciones de todas las líneas especificadas y de las regiones cerradas, creando el correspondiente modelo geométrico. Introducir una estructura bastante complicada resulta así una tarea relativamente sencilla.

Generador de mallado
El programa incorpora un generador automático de mallado que simplifica considerablemente la construcción de la malla de elementos finitos. Dispone de elementos triangulares de 3 y 6 nodos. La densidad de la malla de elementos finitos se supone constante para el modelo completo, pero si se requiere, puede refinarse fácilmente en áreas locales. Preparar una malla para una estructura compleja requiere, por lo tanto, solo unos minutos del tiempo del usuario.El programa permite generar una maya mixta de elementos triangulares.

Condiciones de contorno
El programa incluye un generador automático de las condiciones de contorno.
En la mayoría de estas aplicaciones el usuario no tiene que ocuparse de esta cuestión. Si es necesario, se pueden introducir condiciones de contorno (fijas, rótulas, muelles, desplazamiento forzado) en cualquier punto de la masa de suelo.

Vigas
Los elementos viga sirven para introducir vigas, revestimiento de túneles o estructuras de revestimiento en el análisis. Como resultado del análisis el programa proporciona la distribución de las fuerzas internas (momento flector, fuerzas normal y cortante) a lo largo de la viga. Los elementos viga se especifican a la lo largo de líneas ya existentes en la topología. Sin embargo, los parámetros de la viga, pueden ajustarse en fases individuales (por ej.: incremento gradual del espesor de la viga) o eliminar la viga completamente en un único paso).

Anclajes, Geotextiles, Geomallas
El programa permite la introducción de cualquier número de anclajes en el análisis. Cada anclaje queda completamente determinado por su punto de inicio, punto final y su rigidez. Los puntos finales de los anclajes se señalan automáticamente sobre la malla de elementos finitos existentes de tal manera que un anclaje puede remplazarse en cualquier lugar dentro del suelo. Para simplificar más la entrada, el punto de inicio del anclaje puede colocarse en el terreno o en interfaces individuales.

Sobrecargas
El programa permite especificar cualquier tipo de sobrecarga (franjas, trapezoidal, carga lineal). La sobrecarga puede actuar en una interfaz específica o en cualquier punto del terreno. En una etapa posterior, la sobrecarga existente se puede modificar cambiando su magnitud o se puede eliminar por completo del análisis.

Agua
Existen las siguientes opciones para introducir agua en el análisis:
• El nivel freático se introduce como una interfaz por encima o por debajo del terreno.
• Los valores de la presión de poro (o valores del coeficiente Ru) se obtienen por las isolíneas de presión de poro. La primera isolínea normalmente coincide con el terreno, las demás pueden colocarse en cualquier lugar de la masa. Los valores entre las isolíneas individuales se determinan mediante interpolación lineal.

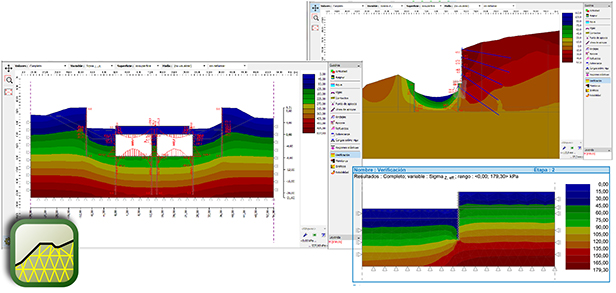

Presentación de resultados
El programa permite visualizar:
• Variables escalares en forma de isosuperficies o isolíneas (p.ej.: componentes del campo de tensiones, o del campo de deformaciones y sus invariantes, desplazamientos)
• Estructura deformada o sin deformar
• Distribución de fuerzas internas a lo largo de las vigas
• Vectores de deformación
• Fuerzas en anclajes
• Pueden mostrarse los valores totales de las variables individuales o bien sus cambios de etapa en etapa.

Análisis de estabilidad
En cada etapa de construcción el programa hace posible desarrollar un análisis de estabilidad de taludes. El programa reduce progresivamente los parámetros resistentes básicos del suelo hasta la rotura. Como resultado el programa proporciona un factor de seguridad correspondiente al obtenido por análisis clásicos.
El programa permite importación y exportación de archivos DXF.
El programa ha sido desarrollado en colaboración con el equipo de especialistas de la Facultad de Ingenieros Civiles de CTU en Praga. El garante técnico del proyecto es el Doctor Ingeniero Michal Sejnoha, Ph.D.
